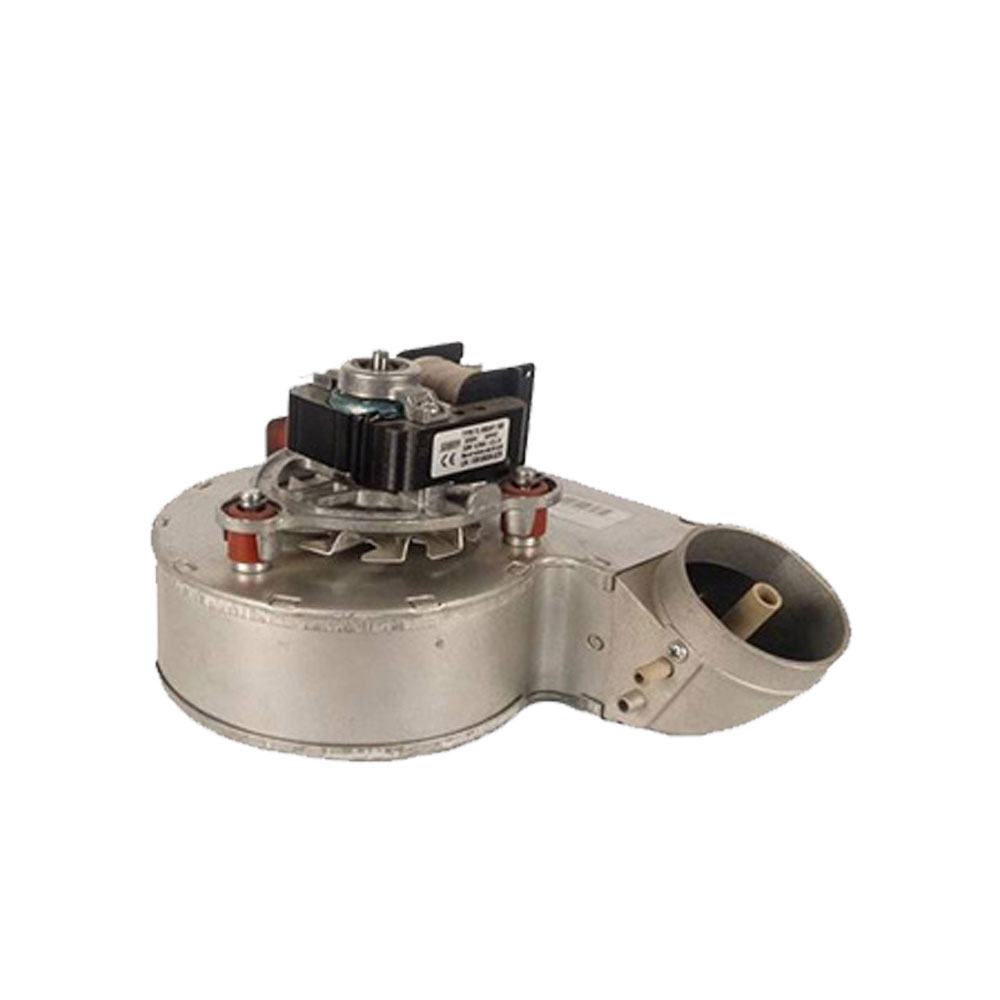

فن پکیج که اصولا برای پکیج های محفظه احتراق بسته در نظر گرفته شده است و از آنجایی که دود و محصولات احتراق پکیج باید از داخل باکس دستگاه پکیج به سمت بیرون هدایت شود فن را بالای محفظه احتراق قرار دادند تا این وظیفه را انجام دهد. این قطعه با برق 220 ولت شهری کار می کند و مکش مورد نظر را انجام می دهد. دارای دو سوکت برقی جهت تصال سیم فاز و نول می باشد که با دست به راحتی قابل تنظیم است.
هنگام کار و چرخش فن با تکان ها و لرزش هایی مواجه هستیم که آن را توسط لرزه گیرهایی برطرف کرده اند تا علاوه بر لرزش صدای فن را به حداقل برساند. به خروجی آن لوله متصل است تا دود را به بیرون ساختمان پرتاب کند، این لوله ها از شماره 6 برای خروجی دود و نمره 10 برای مکش هوای تازه در نظر گرفته شده اند. برای تشخیص اینکه آیا محصولات احتراق در محفظه احتراق به درستی از دستگاه خارج می شوند یک قطعه ای سر راه فن به نام پرشر دود قرار دادند، این قطعه به برد دستورات لازم را ارسال می کند. این جزو مهمترین قطعات است که در صورت عملکرد غلط یا خرابی برد اجازه روشن شدن دستگاه را نمی دهد.
دور حرکت یا سرعت چرخش فن در زمان استارت کار و پایان کار در حالت ماکسیموم قرار دارد و در زمان هایی که شعله ماکسیموم باشد سرعت این دستگاه هم زیاد می شود.
داخل این قطعه یک قطعه ای به نام ونتوری وجود دارد که در واقع رابط بین فن و پرشر دود دستگاه می باشد، به این صورت که مکش دستگاه را انجام می دهد و باعث وصل شدن پرشر هوا می شود و عمل استارت خوردن پکیج ادامه پیدا می کند.
جنس بدنه این قطعه از آهن گالوانیزده می باشد و در برابر گرما و سرما مقاومت خوبی دارد.
