مبدل صفحه ای

مبدل صفحه ای پکیج در اذهان عمومی نام دیگر به نام مبدل ثانویه دارد، این مبدل در واقع در پکیج هایی که مبدل اصلی تک منظوره دارند به کار رفته اند چرا که در این دستگاه ها مبدل صفحه ای است که آب گرم مصرفی را ایجاد و به مصرف کننده تحویل می دهد. با این توضیحات متوجه این شدیم که پکیج ها یا دو مبدله هستند یا تک مبدله که این قطعه در دو مبدله موجود و تعبیه شده است.

مبدل ثانویه پکیج

بسیاری از نصابان و سرویسکاران با این اسم میشناسند و فرقی ندارد چه این نام چه مبدل صفحه ای، هر دو بکار می روند. محل قرار گیری این قطعه دقیقا زیر محفظه احتراق است و پشت شیر برقی و بلوک و پرشر آب قرار می گیرد، علتش این هست که در صورت نشتی آب روی برد آب نریزد.

بدنه آن به علت اینکه باید در برابر آب سرد و گرم مقاوم باشد از استیل زد زنگ قوی و محکمی ساخته است. مکانیزم و ساختار درونی آن بدین شکل است که آب سرد مصرفی در مجاورت آب گرم گرمایشی (آب گرمی که از مبدل اصلی به پایین می آید و وارد مبدل صفحه ای می شود) قرار می گیرد و گرم می شود.

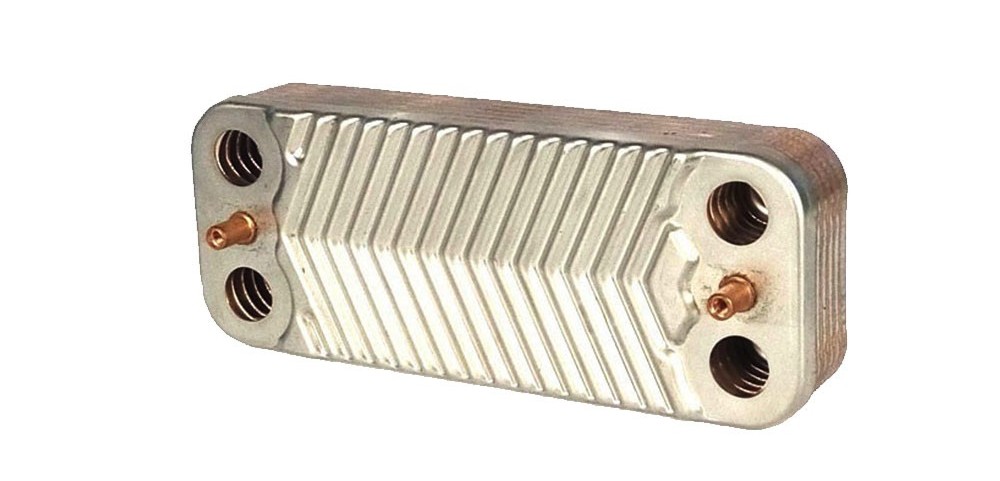

شکل ظاهری مبدل صفحه ای

این قطعه از پکیج به شکل مکعب مستطیل است که از چند صفحه بر روی هم تشکیل شده است و درون آن آب سرد و گرم در خلاف جهت همدیگر حرکت می کنند تا آب گرم شود و به دمای مطلوب برسد، یک صفحه آب گرمایشی قرار دارد و صفحه رویی آن آب گرم مصرفی قرار دارد تا در مجاورت یکدیگر داغ شود و به گرمای مطلوب برسد. آب گرمایشی که تا 80 درجه می تواند گرما داشته باشد با اختلاف بیست درجه ای می تواند آب بهداشتی گرمی به ما بدهد. کم و زیاد کردن این دما توسط دکمه انجام میشود. از نظر مصرف آب و گاز و برق بسیار بهینه می باشد و در مصارف بهینه می باشد.

مبدل ثانویه پکیج از چهار سوراخ برخوردار است دو عدد برای ورود و خروج آب مدار گرمایشی و دو تای آن برای ورود خروج آب گرم بهداشتی است که توسط چهار عدد واشر جهت آبندی به بلوک پکیج متصل می شوند. معمولا پشت مبدل خط هایی است که جهت خروج آب گرم از آن سمت را نشان می دهد.

مشکلاتی که برای مبدل صفحه ای پیش می آید

میتوان به مواردی چون: بریدگی(state) یا جای پیچ های آلن هست که به علت رسوبات و نشتی هایی که اگر از سوراخ های ورودی و خروجی خود مبدل ثانویه که روی استات ها(جای پیچ آلن مبدل صفحه ای) بریزد و در زمان آچار کشی و باز و بست کردن منجر به بریدگی استات ها شود همچنین جا زدن غلط مبدل روی هیدروبولوک که منجر به سخت بستن پیچ آن ممکن است استات ها آسیب ببیند.

اگر هم قسط جوشکاری استات ها روی محل خودش دارید باید بدانید کار دشواری است و توصیه نمی شود، همچنین سوراخ شدن مبدل (صفحات جانبی) به ندرت پیش می آید که در این صورت باید مبدل تعویض شود.
